038竜巻発生装置（粒式）

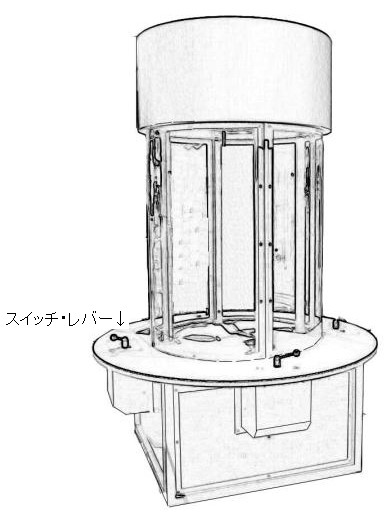

※イラストはイメージです。
外観：φ約1,650×H約2,400
●演出概要（展示目的）
・竜巻の出来る条件を探ります。
・筒の中にはスチロール粒が入っていて、竜巻を粒の動きで見ることができます。
・筒の中の4本の柱から出る風が空気に回転を与え、天井のファンで上昇気流をつくります。
・4本の柱の角度はレバー変えられるようになっていて、いろいろな竜巻を作ることができます。
●演出方法（展示方法）
・4ヵ所のスタートスイッチのいずれかを押します。
・4本の柱と天井のファンが送風します。
・4人それぞれがレバーを操作して柱の送風の向きを調整します。
●演出結果（展示効果）
・4本の柱の送風の向きが適度な位置で揃うと竜巻が発生します。
●身の周りとの関連
・竜巻
・旋風
・エアーカーテン
・上昇気流
従来の竜巻発生装置は霧（気体）ですが、今回は粒（固体）で竜巻を実現しなければなりません。
まずは粒の素材を検証します。
下から送風でピンポン玉を浮かせてみましたが、重い上に当たると跳ねてしまいます。
スチロール球は浮きそうですが、まだ粒が大きい（重い）ようです。
粒を小さくすると舞うようになってきました。
筒の隙間から送風すると回転はしますが、どうも安定しません。
ファンを天井に付けて吸い上げた方が安定するようです。
実物大の試作機を作って本格的に検証実験を行ないます。
ところが粒が舞い上がってくれません。
実物大の筒ではまだ粒が大きい（重い）ようです。
さらに色々な種類の粒を試しました。
パウダー状のスチロール球が最も気体のように舞い上がりました。
粒は決まったものの、なかなか竜巻になってくれません。
筒の形状や高さ、ファンの位置を調整しましたがどうもうまくいきません。
初心に返って「霧」で竜巻の調整をすることにしました。
霧で竜巻が出来るように形状や送風を調整した後、粒を入れるとうまく竜巻が出来るようになりました。
検証実験に基づいて設計した図面で部品を製作します。
工場にて仮組立を行ないます。
演出に基づいて設計した図面でシステムコントローラーを製作します。
工場にてテストランニングを行ないます。
工場にてお客様の検査を受けて出荷します。
現場に設置します。
現場にてテストランニングを行ないます。
